Montážní systém EASY PIPE

Komponenty montážního systému EASY PIPE

hliníkové trubky jsou vyrobeny ze slitiny EN SW-6060 dle norem UNI EN 573-3 a EN 755-2
tvarovky jsou z polypropylenu s dělícími kroužky z nerezové oceli AISI 403 nebo hliníku
všechny kovové doplňky jsou vyráběny z mosazi a nerezové oceli AISI 316
těsnění jsou z NBR (pryž nitril), EPDM (ethylen-propylen), PTFE (polymer) a VITON (fluorin FTM), dle typu nasazení (viz níže)

Trubky	Kolena	T-kus

Zátka	Redukce	Redukční T-kus

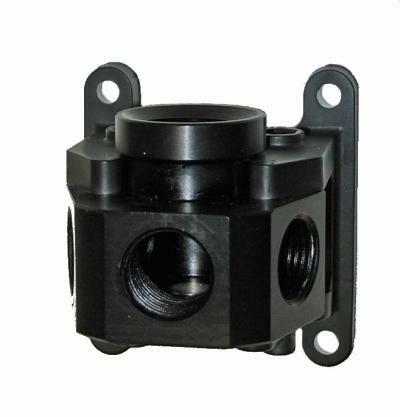

Svod	Kohout	3-portová ukončovací krabice

2 portová ukončovací krabice	Spojky	Objímky

Popis montáže:

- snadná montáž a variabilní řešení
- optimální podmínky pro proudění stlačeného vzduchu
- oproti kovovým nebo plastovým trubkám je AL potrubí velice lehké
- dlouhá životnost, možnost demontáže a instalace v jiném objektu

Typy těsnění

materiál	charakteristika
NBR (pryž nitril)	Syntetický polymer. Má vysokou tažnou sílu a vysokou odolnost proti opotřebení a trvalé deformaci. Jeho pracovní ropzsah teplot je -10°až +100°C. Je vysoce odolný proti derivátům, minerálním olejům, olejům, tukům veškerým minerálům (přírodním i živočišným), nepolárním kapalinám a rozpouštědlům. Nedoporučuje se použít v kontaktu s aromatickými a chlorovanými hydrokarbonáty nebo polárními kapalinami (ketony, estery, alkoholy, minerální kyseliny, ...)
EPDM	Pryž ethylen-propylen. Má mimořádnou odolnost proti zestárnutí, ozónu, ultrtafialovému záření a teplu. Jeho pracovní rozsah teplot je -30°až +140°C. Má nízkou absorbci vody, dobrou parotěsnost, vysokou odolnost proti polárním kapalinám (ketony, estery, alkoholy, minerální kyseliny, ...). Nedoporučujeme použít pro polární kapaliny, minerální oleje a veškeré hydrokarbonáty.
PTFE	Polymer s velmi vysokou molekulární hmotností. Jeho pracovní rozsah teplot je -10°až +150°C. Je odolný proti chemickým činidlům a rozpouštědlům, vůči napětí v tahu, opotřebení, atmosférickým činidlům, má vysokou antiadhezi, nízké tření, atoxitu a vyznačuje se i vysokými dielektrickými vlastnostmi. Je částečně inertní při kontaktu s chemickými sloučeninami. Nedoporučujeme použít v kontaktu s alkalickými kovy v jejich základní podobě, sloučeninami chlorotritylfluorydu a samotným fluoridem ve vysokých teplotách.
VITON (FTM)	Má vysokou odolnost vůči minerálům, živočišným a rostlinným olejům, aromatickým a alifatickým hydrokarbonátům a to i při vysokých teplotách, vůčibenzínu a topným olejům, chlorovaným rozpouštědlům a kyselinám. Jeho pracovní rozsah teplot je -15°až +220°C. Nedoporučujeme použít s estery, ketonovými rozpouštědly a anhydridem kyseliny octové.
SILIKON	Je fyziologicky čistý, má vysokou odolnost proti atmosférickému stárnutí, je velmi odolný proti oxidačním činidlům a solným roztokům. Skvěle odolává alkalickým, kyselinovým roztokům živočišným a rostliným olejům. Je vynikající elektrickou izolací. Jeho rozsah pracovních teplot je -50°až 200°C.
